ROHM開發出內置SiC二極管的IGBT（Hybrid IGBT）“RGWxx65C系列” ～損耗比以往IGBT產品低67％，有助于以更高的性價比進一步降低車載和工業設備功耗～

更新時間：2021-07-08 | 發布人：

全球知名半導體制造商ROHM（總部位于日本京都市）開發出650V耐壓、內置SiC肖特基勢壘二極管的IGBT（Hybrid IGBT）“RGWxx65C系列”（RGW60TS65CHR、RGW80TS65CHR、RGW00TS65CHR），且均符合汽車電子產品可靠性標準“AEC-Q101*1”。該產品適用于以電氣化車輛為首的電動汽車（xEV）中的車載充電器和DC/DC轉換器、以及太陽能發電用的功率調節器等處理大功率的汽車電子設備和工業設備。

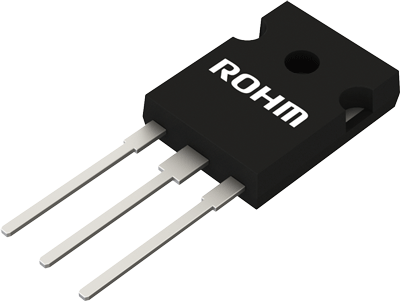

Hybrid IGBT RGWxx65C系列

近年來，在全球“創建無碳社會”和“碳中和”等減少環境負荷的努力中，電動汽車（xEV）得以日益普及。為了進一步提高系統的效率，對各種車載設備的逆變器和轉換器電路中使用的功率半導體也提出了多樣化需求，超低損耗的SiC功率元器件（SiC MOSFET、SiC SBD等）和傳統的硅功率元器件（IGBT、SJ-MOSFET等）都在經歷技術變革。

ROHM致力于為廣泛的應用提供有效的電源解決方案，不僅專注于行業先進的SiC功率元器件，還積極推動Si功率元器件和驅動IC的技術及產品開發。此次，開發了能夠為普及中的車載、工業設備提供更高性價比的Hybrid IGBT。

“RGWxx65C系列”是Hybrid型IGBT，在IGBT*2的反饋單元（續流二極管）中采用了ROHM的低損耗SiC肖特基勢壘二極管（SiC SBD），成功大幅降低以往IGBT產品導通時的開關損耗（以下稱“開通損耗”*3）。在車載充電器中采用本產品時，與以往IGBT產品相比，損耗可降低67％，與超級結MOSFET （SJ-MOSFET）相比，損耗可降低24％，有助于以更高的性價比進一步降低車載和工業設備應用的功耗。

新產品已于2021年3月開始出售樣品（樣品價格：1,200日元/個，不含稅），預計將于2021年12月起暫以月產2萬個的規模投入量產。另外，在ROHM官網上還免費提供評估和導入本系列產品所需的豐富設計數據，其中包括含有驅動電路設計方法的應用指南和SPICE模型等，以支持快速引入市場。

今后，ROHM將繼續開發滿足各種需求的低損耗功率元器件，同時，提供設計工具以及各種解決方案，通過助力應用系統的節能和小型化為減輕環境負荷貢獻力量。

新產品RGWxx65C系列的性能（損耗比較）

＜新產品特點＞

●損耗比以往IGBT產品低67％，為普及中的車載電子設備和工業設備提供更高性價比

“RGWxx65C系列”是Hybrid型IGBT，在IGBT的反饋單元（續流二極管）中采用了ROHM的低損耗SiC SBD。與以往使用Si快速恢復二極管（Si-FRD）的IGBT產品相比，成功地大幅降低了開通損耗，在車載充電器應用中損耗比以往IGBT產品低67％。與通常損耗小于IGBT的SJ-MOSFET相比，損耗也可降低24％。在轉換效率方面，新產品可以在更寬的工作頻率范圍確保97％以上的高效率，并且在100kHz的工作頻率下，效率可比IGBT高3％，有助于以更高的性價比進一步降低車載和工業設備應用的功耗。

內置SiC SBD開通損耗削減效果
新產品RGWxx65C系列的性能（效率比較）

●符合AEC-Q101標準，可在惡劣環境下使用

新系列產品還符合汽車電子產品可靠性標準“AEC-Q101”，即使在車載和工業設備等嚴苛環境下也可以安心使用。

＜關于各種設計數據＞

為了加快本系列產品的應用，在ROHM官網上還免費提供評估和導入本系列新產品所需的豐富設計數據，其中包括含有驅動電路設計方法的應用指南和仿真用的模型（SPICE模型）等。如欲了解更多信息，請訪問：

https://www.rohm.com.cn/products/igbt/field-stop-trench-igbt?SearchWord=rgw&PS_BuiltInDiode=SiC-SBD

＜Hybrid IGBT“RGWxx65C系列”產品陣容＞

產品名稱 耐壓
VCES(V) 		連接器電流
IC@100℃
(A) 		開通損耗
VCE(sat)
Typ(V) 		續流
二極管 		符合AEC-Q101
標準 		封裝
Newicon
RGW60TS65CHR 		650 30 1.5 SiC SBD YES TO-247N
TO-247N
Newicon
RGW80TS65CHR 		40
Newicon
RGW00TS65CHR 		50
☆

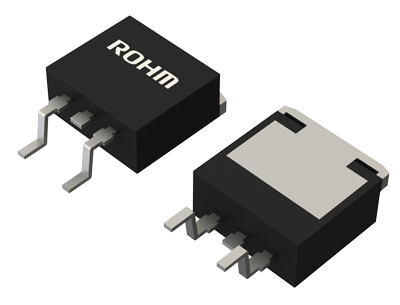

RGW40NL65CHRB 		20 TO-263L
(LPDL)
TO-263L(LPDL)
☆
RGW50NL65CHRB 		25
☆
RGW60NL65CHRB 		30

☆：開發中

封裝采用JEDEC標準，（）內表示ROHM封裝。

※除了本系列Hybrid IGBT外，產品陣容中還包括使用Si-FRD作為續流二極管的產品和無續流二極管的產品。 如欲了解更多信息，請訪問：

https://www.rohm.com.cn/products/igbt/field-stop-trench-igbt?SearchWord=rgw
