ROHM旗下藍碧石半導體開發出業界首款 支持低功耗廣域通信（LPWA）的雙模無線通信LSI"ML7404" ～支持Sigfox和IEEE802.15.4k兩種方式，IoT設備的通信距離比SubGHz無線擴大10倍～
＜概要＞
全球知名半導體制造商ROHM集團旗下的藍碧石半導體開發出無線通信LSI"ML7404"，該產品非常適用于作為IoT無線通信的新領域被寄予厚望的低功耗廣域網絡（LPWA：Low Power Wide Area）。
ML7404是業界首款支持LPWA雙模的無線通信LSI。在使用無需授權的SubGHz頻段的LPWA中，不僅支持在全球30多個國家和地區被廣為采用、在日本國內也以首都圈為中心開始普及的"Sigfox"無線方式，同時還支持以"抗同一系統干擾波能力強"、"網絡中可容納更多終端"為特點的國際標準"IEEE802.15.4k注1"無線協議。業界首款支持雙模通信，有望在適用范圍廣的LPWA網關等廣泛用途/規格中大展身手。
本產品已于2017年7月開始銷售樣品，預計將于2017年12月量產銷售。前期工序的生產基地為藍碧石半導體宮城株式會社（日本宮城縣），后期工序的生產基地為ROHM Integrated Systems (Thailand) Co., Ltd. (泰國)。
另外，為使LPWA無線設備開發更容易，并進一步為IoT社會作出貢獻，搭載本產品的通信模塊也即將由藍碧石的合作公司發售。此外，本產品的IEEE802.15.4k用協議棧也將由堆棧供應商開源提供。
＜背景＞
近年來，作為IoT的無線通信，使用無需授權的SubGHz頻段的LPWA備受關注。但是，通信方式因國家和地區的不同而多種多樣，IoT網絡的多樣性使主流方式尚未確定。
藍碧石半導體此前在業界率先推出SubGHz頻段的特定小功率無線基站用的無線通信LSI，通過無線通信為全球?qū)崿F(xiàn)智能化貢獻了力量。而此次則面向建設早期的IoT網絡、有效普及服務與應用，開發出支持多種方式的LPWA無線通信LSI。
＜新產品特點＞
1.作為L(zhǎng)PWA無線通信方式，支持Sigfox和IEEE802.15.4k兩種方式
ML7404是不僅支持在以歐洲為中心的地區頗具實際運營業績、從2017年春天開始在日本首都圈部署的Sigfox，同時還支持國際標準IEEE802.15.4k的雙模LPWA無線通信LSI。
（1）支持2017年春天開始投入運營的Sigfox
支持Sigfox。Sigfox是在以歐洲為首的全球30多個國家和地區頗具實際運營業績的LPWA無線方式，在日本國內于2017年春天開始以首都圈作為起點部署運營。
（2）符合國際標準IEEE802.15.4k協議
支持IEEE規定的802.15.4k協議。該協議的特點是基于正交性擴頻碼的DSSS注2。與其他擴頻無線通信方式相比，抗同一系統干擾波能力強，可在網絡中容納更多終端。在無需授權且通用的SubGHz頻段，具有公認的高可靠性。
| 項目 | ML7404 | LoRa |
Sigfox : 在30多個國家 / 地區采用 (截至2017 / 2月) |
|||
|---|---|---|---|---|---|---|
| Sigfox |
IEEE 802.15.4k |
|||||
| 頻段 |
SubGHz頻段 (Regional Unlicensed Band) |
歐洲 | 18國 : 法、德、英等 | |||
| 運營方案 | 公共 | 自營 | 自營/公共 | 北美/中南美 | 5國 : 美、墨、巴西等 | |
| 通信方法 | 上行 | 上行 / 下行 | 上行 / 下行 | 亞洲/大洋洲 | 8國 / 地區 : 日、臺、澳等 | |
| 特點 |
在30多個國家 / 地區采用 或計劃采用 |
抗同一系統干擾波能力強 | 加盟成員近400家 | 非洲 | 1國 : 南非 | |

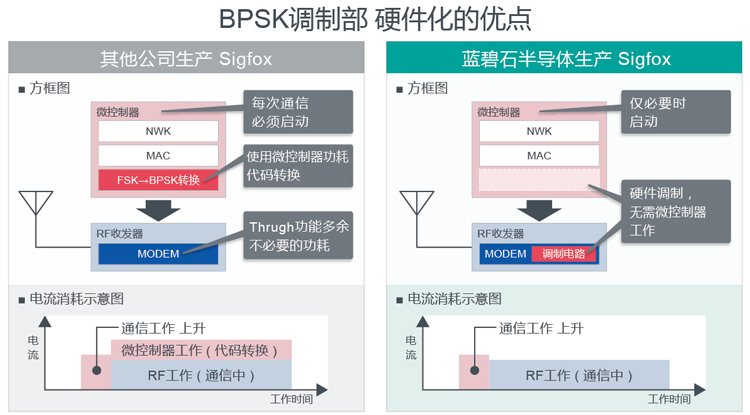

2.業界首家實現Sigfox使用的BPSK調制電路硬件化，有助于應用實現更低功耗
Sigfox使用以往的SubGHz無線中未采用的BPSK調制。以往支持Sigfox的無線通信LSI，不支持BPSK調制，因此需要通過微控制器的軟件來創建BPSK的符號數據。而這種方法每次進行無線通信時，都必須驅動微控制器，使應用產生不必要的功耗。而ML7404不僅支持Sigfox，還將BPSK調制電路硬件化。
這樣，微控制器在無線通信工作過程中無需再涉及無線通信的物理層，可使通信系統實現更低功耗。
3.開發支持體制完善
藍碧石為客戶提供完善的支持體制。評估套件中集成了示例程序（簡易MAC）及各種測試場景?！】商峁┠K型的參考設計信息。而且，用戶登錄藍碧石半導體官網的支持網頁，還可下載各種手冊和工具等。
另外，搭載本產品的通信模塊和IEEE802.15.4k用的低功耗協議棧即將由藍碧石的合作公司發售。
【規格】
| 項目 | ML7404 | ||
|---|---|---|---|
| Sigfox | IEEE802.15.4k | SubGHz無線 | |
| 支持頻率 | 750MHz ～ 960MHz | 315MHz～ 960MHz | |
| 基本調制方式 | BPSK |
4GFSK/4GMSK、 GFSK/GMSK、 FSK/MSK |
|
| 長距離技術 | UNB | DSSS | |
| 傳輸速度 | 100bps | 0.625k ～ 25kbps | 0.1k ～ 200kbps |
| 發送功率 | 最大+17dBm | ||
| 接收靈敏度 | ― |
-121dBm @ 200kbps、400kHz |
-120dBm @ 2.4kbps、433Mhz頻段 -109dBm @ 38.4kbs、920MHz頻段 |
| 編碼方式 | NRZ、曼徹斯特、3 out of 6 | ||
| 其他 | 搭載喚醒功能、地址過濾功能，天線分集 | ||
| 電源電壓 | 1.8V ～ 3.6V (1mW) | ||
| 發送時電流 | 34mA @ 20mW | 34mA @ 20mW | 34mA @ 20mW |
| 接收時電流 | ― | 13.6mA | 13.6mA |
| 通信距離※ | ～10Km | ～1Km | |
|
休眠電流 (內置定時器ON) |
1.2μA | ||

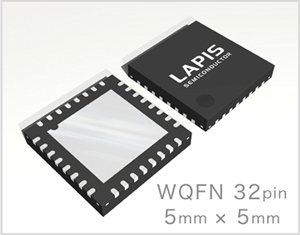

| 封裝 | 32引腳 WQFN | ||
＜術語解說＞
- 注1?IEEE802.15.4k
- 國際標準IEEE系列中的長距離無線標準。通過直接擴頻方式提高接收靈敏度，以實現長距離通信。 IEEE802系列中，無線LAN、Bluetooth、ZigBee、Wi-SUN等物理層也已實現標準化。
- 注1?DSSS（Direct Sequence Spread Spectrum：直接序列擴頻）
- 一種擴頻方式。采集基帶信號在頻段擴展并發送。通信過程中的干擾波等噪聲，通過接收時的解擴來擴展頻率，因此具有優異的通信魯棒性（Robustness）。
