RASMID產品陣容新增TVS二極管"VS3V3BxxFS系列" 世界最小級別01005尺寸(0402mm)，有助于智能手機等的更高密度安裝
|
?全球知名半導體制造商ROHM面向市場日益擴大的智能手機和可穿戴式設備等，開發出01005尺寸（0402mm）業界最小級別的TVS二極管"VS3V3BxxFS系列"。 此次開發的新產品是ROHM世界最小元器件"RASMID（ROHM Advanced Smart Micro Device）系列"中的一個系列。與以往的0201尺寸（0603mm）相比，面積縮減了56％，體積縮減了81%，實現了業界最小級尺寸，有助于智能手機等的更高密度安裝。 本產品已于2015年10月開始出售樣品（樣品價格 20日元/個：不含稅），預計將于2016年1月開始暫以月產500萬個的規模投入量產。前后道工序的生產基地均為ROHM Apollo Co., Ltd.（福岡縣）。 |
?※與0.5mm粗細的自動鉛筆芯對比 |
＜背景＞
近年來，在智能手機和可穿戴式終端等移動設備領域，對設備的小型化和電池使用壽命的要求越來越高。另外，如今各種電子設備中，為保護電子電路不受靜電（ESD：Electro Static Discharge）等影響，會使用齊納二極管或低容量保護二極管。隨著設備功能的增加，要求這類保護用的二極管小型且具有優異的ESD保護能力，因此，TVS二極管因特性項目較其他二極管豐富而使其需求量日益增加。
在這種背景下，ROHM將這些采用與傳統截然不同的嶄新工藝方法實現了小型化、以驚人的尺寸精度（±10μm）為豪的世界最小元器件定位為RASMID系列，并不斷擴充產品陣容。此次開發的新產品不僅實現了小型化，還可確保更卓越的ESD保護功能，是滿足低壓電路需求的TVS二極管。ROHM將利用本系列產品正式進軍TVS二極管市場。
＜RASMID系列 開發概況＞
| 產品名 | 型號 | 尺寸 | 樣品開售時間 | 量產開始時間 |
|---|---|---|---|---|
| 貼片電阻器 | SMR003 | 03015（0.3×0.15mm） |
2012年1月
|
2013年10月
（2014年4月正式量產） |
| 貼片電阻器 | SMR002 | 0201（0.25×0.125mm） |
2015年12月
|
2016年6月
|
| 齊納二極管 | FDZ | 0402（0.4×0.2mm） |
2012年10月
|
2014年1月
|
| 肖特基勢壘二極管 | RB521FS-30 | 0402（0.4×0.2mm） |
2013年10月
|
2014年1月
|
| TVS二極管 | VS3V3BxxFS | 0402（0.4×0.2mm） |
2015年10月
|
2016年1月（預計）
|
＜特點＞
1. RASMID系列的三大特點
①采用新工藝方法，實現超小型產品?

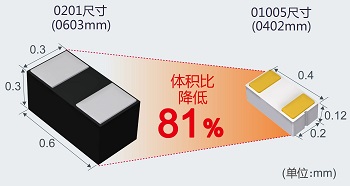

ROHM利用RASMID系列的特點---即獨有的新工藝方法，開發出01005尺寸（0402mm）世界最小級別的TVS二極管。與以往的0201尺寸（0603mm）產品相比，成功使面積減少56％，體積減少81%。這將為智能手機以及可穿戴式設備等要求小型薄型化的所有設備的高性能化、小型化作出巨大貢獻。
②實現驚人的尺寸精度±10μm?
尺寸精度非常高，達到±10μm，因此，產品的波動極小，可進行更高密度的安裝。

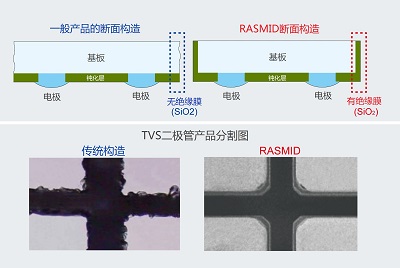

③高可靠性結構
采用金電極，可焊性更高。另外，RASMID系列的芯片側面采用了ROHM獨有的切割加工技術。與以往產品相比，平面度顯著提高，抗外部沖擊性能更強，抗開裂剝離強度更高。而且，平面度更高的側面還覆有絕緣膜，可防止偶發的焊球?qū)е碌亩搪贰?

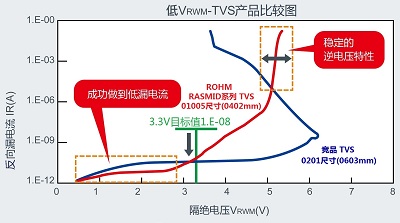

2. 滿足低壓電路需求，實現反向工作電壓（VRWM）3.3V
為延長電池的使用壽命，近年來，對低壓電路的需求日益高漲。要實現小型化且要降低直接連接低壓電路的反向工作電壓，抑制泄漏電流一直是需要攻克的難題。此次開發的RASMID系列的TVS二極管，融合了齊納擊穿和雙極技術，同時實現了低泄漏電流和低電壓。反向工作電壓（VRWM）達3.3V，非常有助于設備進一步節省電力。

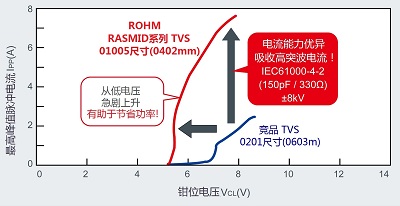

3. 繼承以往5.0V產品的優異ESD保護能力
通過優化結構，確保了與以往的0201尺寸（0603mm）5.0V產品同等的優異ESD保護能力。不僅實現了產品的小型化，還可防止靜電導致的電路損壞和誤動作，降低應用的負擔。
＜應用電路例＞
＜術語解說＞
*1)?TVS（Transient Voltage Suppressor：瞬態電壓抑制）二極管
保護電子電路不受瞬間產生的電壓和電流影響的二極管。與其他保護二極管相比，尤其是ESD保護等保護項目較多。
*2)?反向工作電壓（VRWM）
反向施加的最大電壓。
*3)?泄漏電流
在電子電路上本不該有電流的地方泄漏出來的電流。
*4)?ESD（Electro Static Discharge）
靜電放電。為防止靜電導致的電子電路損壞和誤動作，電子電路需要采取防靜電措施。
