ROHM開發出支持單亮度級的0603尺寸(1608mm)高亮度芯片LED"SML-D15系列" 亮度波動僅為以往產品的1/4,有助于減輕設計負擔,提高應用的性能

更新時間:2015-12-15 | 發布人:

全球知名半導體制造商ROHM面向以汽車音響和儀表盤等車載設備為首的工業設備、消費電子設備的顯示面板,開發出最適合單亮度級的0603尺寸(1608mm)高亮度芯片LED"SML-D15系列"。
"SML-D15系列"利用ROHM的一條龍生產體制,從元件制造階段開始就融入 生產技術優勢并嚴格控制品質,成功地大大減少了以往LED的制造極限---亮度波動,使亮度更加穩定。與以往產品相比,精度更高,亮度波動僅為1/4,實現了在業界 罕見的單等級亮度供給,非常有助于解決各應用的亮度波動問題并減輕設計負擔。
另外,通過重新設計并優化LED發光元件,與ROHM以往產品相比,亮度提高達3倍。作為0603尺寸(1608mm)的產品,已達到引以為豪的業界頂級的高亮度。不僅如此,還支持車載產品的可靠性標準AEC-Q101,品質方面也完全滿足要求。
本系列產品已于2015年9月份開始出售樣品(樣品價格100日元/個:不含稅)。前期工序的生產基地為ROHM Co., Ltd.總部(京都市)和ROHM-Wako Electronics (Malaysia) Sdn. Bhd.(馬來西亞),后期工序的生產基地為ROHM Semiconductor (China) Co., Ltd.(中國)。
今后,ROHM將繼續追求LED的高亮度化、小型化、高精度化,不斷為提高各應用的性能貢獻力量。

<背景>

在儀表盤和汽車導航等車載設備領域,以及同時使用多個LED的工業設備等領域,為了提高應用的性能,對降低亮度波動的要求越來越高。
但是,LED在制造過程中,一般都會出現一些亮度波動。傳統上為了抑制這些波動,需要從預先設定的4級左右的亮度等級中指定2~3個亮度級,選別可供給的亮度級,并根據該亮度級自行通過電阻器進行調整,設計工時較長一直是亟需解決的課題。

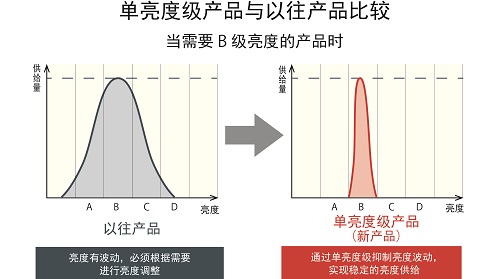

單亮度級產品與以往產品比較

<特點>

1.支持單亮度級,解決亮度波動問題

傳統上一般需要按亮度預備4個等級,通過指定等級來選別對應。而ROHM利用引以為豪的一條龍生產體制,從 元件制造階段開始就融入制造技術優勢并嚴格控制品質,成功實現更穩定的亮度。而且精度更高,亮度波動僅為以往產品的1/4,實現業界少有的單等級亮度供給,非常有助于解決各種應用的亮度波動問題。

2.作為0603尺寸(1608mm)產品,實現業界頂級的高亮度

通過重新設計并優化LED發光元件,與ROHM以往產品相比,亮度提高達3倍。
作為0603尺寸(1608mm)產品,實現了傲人的業界頂級的高亮度。

■產品陣容

產品名 絕對最大額定值 電氣光學特性
容許
損耗
PD
(mW)
正向
電流
IF
(mA)
正向
峰值
電流
IFP(mA)
<at Duty1/10,
1kHz>
反向
電壓
VR(V)
工作
溫度
Topr
(℃)
保存溫度
Tstg
(℃)
正向
電壓
VF
反向
電流
IR
發光波長?λD ※1
亮度?Iv
Typ.
(V)
IF
(mA)
Max.
(μA)
V
(V)
Typ.
(nm)
IF
(mA)
Min.
(mcd)
Max.
(mcd)
IF
(mA)
SML-D15VW 84 35 100 5 -40 to
+100
-40 to
+100
2.0 20 10 5 630 20 71 112 20
SML-D15UW 620 90 140
SML-D15U2W 615 112 180
SML-D15DW 605 180 280
SML-D15YW 87 2.1 590
SML-D15MW 571 56 90

※1:測定公差±10%

【亮度范圍 IF=20mA】

亮度范圍 IF=20mA

【外形尺寸圖】

外形尺寸圖
