日本知名半導體制造商ROHM(總部位于日本京都)面向TV和工業設備用電源等100W級別的中功率電子設備,開發出將PFC(功率因數改善)控制器與QR(準諧振)控制器一體化封裝的高效AC/DC轉換器IC"BM1C001F"。
本產品在PFC控制器上同時搭載ON/OFF設定功能與PFC輸出新控制方式,為業界首創※。而且,還實現了輕負載時的效率提升,大幅降低了設備的待機功耗。使用此款I(lǐng)C的電源電路,還可滿足國際標準能源之星6.0所規定的水平。不僅如此,通過將兩種控制器一體化封裝,可減少零部件數量,因此,還有助于進一步實現電源的小型化。
本IC已于2013年9月份開始出售樣品(樣品價格100日元),于2013年10月份開始投入量產。前期工序的生產基地為ROHM Hamamatsu Co., Ltd.(日本濱松市),后期工序的生產基地為ROHM Electronics Philippines, Inc.(菲律賓)。

※截至2013年11月29日據ROHM調查

近年來,隨著電力供應不足問題日益凸顯,為實現設備節能,對于電源的高效化需求也日益高漲。而另一方面,75W以上的電子設備卻存在著矛盾問題---為抑制對其他設備造成有害干擾的高次諧波,需要搭載PFC控制器,而搭載PFC控制器卻會導致效率下降。
另外,在以大型液晶TV為代表的100W級別的設備中,為減輕設計與評價負擔,提高修理的便利性,電源朝著適配器化方向不斷發展。但是,傳統的搭載QR控制器的AC/DC轉換器IC和分別使用PFC電路的電路結構,與電源的進一步節省空間需求趨勢相悖,存在著PCB板面積增大的問題。

在100W級別電源中的效率此次,ROHM于業界首家在IC上搭載可自由設定PFC控制器ON/OFF的ON/OFF設定功能。不僅提高了輕負載時的轉換效率,還有助于降低待機功耗。另外,在升壓轉換器方式的PFC控制器上搭載了ROHM獨有的PFC輸出新控制方式。因此,可大幅提升尤其是AC100V產品的效率。例如,在100W級別的電源中使用本IC產品時,效率在AC100V時為89.0%,在AC230V時為89.5%,滿足國際標準能源之星 6.0所規定的88%以上的要求。
不僅如此,通過優化布局,可將以往分別使用的PFC控制器與QR控制器一體化封裝,與以往相比,零部件數量可減少約20%。

ROHM充分發揮這些技術優勢,擁有了從一次電源IC到DC/DC轉換器IC的豐富的產品陣容,通過為客戶提供整體解決方案,持續為系統整體的節能化而貢獻力量。

<特點>

1.業界首家搭載PFC控制器ON/OFF設定功能,
????成功提升輕負載時的轉換效率并降低待機功耗?
?監測二次側的負載功率,針對該功率對PFC控制器進行ON/OFF控制,
??尤其有助于提升在無需PFC的負載范圍(75W以下)的電源轉換效率。
?在100W級別的電源中使用本IC產品時,
??待機功耗在AC100V時為85mW以下,在AC230V時為190mW以下,
??滿足國際標準能源之星6.0所規定的210mW以下的要求。

業界首家搭載PFC控制器ON/OFF設定功能,成功提升輕負載時的轉換效率并降低待機功耗

2.QR控制器與PFC控制器一體化封裝,大大減少零部件數量
通過將PFC控制器與QR控制器一體化封裝,可減少通用設計部分的零部件數量。與以往通過外置使用PFC電路的情況相比,成功減少了約20%的零部件數量。

3.利用ROHM獨有的PFC輸出新控制方式,針對世界各國的AC輸入電壓均可實現更高效率
世界各國的AC電壓的輸入范圍不同,以往的PFC IC的輸出電壓是恒定的,因此,在AC100V輸入時,存在開關損耗增大的課題。
本產品通過搭載PFC輸出新控制方式,可輸出適合AC輸入電壓的電壓。例如,在100W級別的電源中,與AC100V、PFC輸出固定的情況相比,預計轉換效率可提升約1~2%。

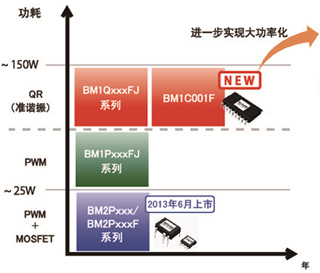

<產品路線圖>

<產品規格表>

產品路線圖 產品規格表
