采用全新工藝方法,超越微細化界限的世界最小元器件"RASMID?系列"

更新時間:2013-11-07 | 發布人:

近年來,伴隨著各種設備的高性能化發展,對元器件小型化的需求日益高漲。在這種背景下,ROHM很早就開始利用獨創的微細化技術,不斷推進元器件小型化的技術創新。
2011年,ROHM開發出低于被稱為微細化界限的0402(0.4mm×0.2mm)尺寸的世界最小※貼片電阻器(0.3mm×0.15mm);2012年,又開發出世界最小※半導體---齊納二極管(0.4mm×0.2mm)。
此次,產品陣容中不僅新增了0402肖特基勢壘二極管(SBD),更是即將迎來03015貼片電阻器的量產。
ROHM將這些采用與傳統截然不同的新工藝方法實現了小型化、以驚人的尺寸精度(±10μm)為豪的世界最小※元器件定位為RASMID?(ROHM Advanced Smart Micro Device)系列。
今后,ROHM依然會繼續推進產品的小型化開發,并進行包括安裝技術在內的更加實用的技術開發,不斷擴充本系列產品的產品陣容,為實現設備的進一步小型化而貢獻力量。

※截至2013年9月19日 ROHM調查數據

<ROHM的RASMID?系列>
采用與傳統截然不同的新工藝方法實現了小型化,以驚人的尺寸精度(±10μm)為豪的世界最小※元器件系列
■0402(0.4mm×0.2mm)尺寸的肖特基勢壘二極管
?與以往的0603尺寸產品相比,尺寸成功減少了 82%(體積比)
?計劃從2013年10月份開始出售樣品,2014年1月份開始量產
■03015(0.3mm×0.15mm)尺寸的電阻器
?與以往的0402尺寸產品相比,尺寸成功減少了56%(體積比)
?已于2012年1月份開始出售樣品,計劃從2013年10月份開始量產
■0201(0.2mm×0.1mm)尺寸的電阻器
?在03015尺寸產品的基礎上,尺寸成功再降68%(體積比)
?計劃從2014年10月份開始出售樣品

本產品將在2013年11月16日~21日于深圳會展中心舉行的"第十五屆中國國際高新技術成果交易會(ELEXCON2013)"ROHM展區展出(展位號:2號館 2B62)。歡迎蒞臨體驗!

肖特基勢壘二極管

<0402(0.4mm×0.2mm)尺寸的肖特基勢壘二極管>
ROHM采用RASMID?系列特有的新工藝方法,面向智能手機等移動設備,開發出可高密度貼裝的世界最小※級別肖特基勢壘二極管0402尺寸(0.4mm×0.2mm)產品。
該產品的生產基地位于ROHM Apollo Device Co., Ltd.(日本福岡縣),預計從2013年10月份開始出售樣品(樣品價格:20日元),從2014年1月份開始暫以月產500萬個的規模投入量產。

1.通過獨創的工藝技術,實現了世界最小※的0402尺寸(0.4 mm×0.2 mm)
本產品與以往的0603尺寸(0.6mm×0.3mm)產品相比,尺寸成功再降82%。非常有助于以智能手機為首的手機、DSC等要求小型、輕薄化的所有設備的高性能化與小型化。

※截至2013年9月19日 ROHM調查數據

2.正向電壓(VF)等主要電氣特性與"0603尺寸"保持同等
一般來說,二極管的芯片微細化與電氣特性成相反關系。ROHM為打破這種相反關系,采用獨家的芯片元件結構與超精密加工技術,不僅正向電壓(VF)等主要電氣特性與以往產品(0603尺寸)保持同等,而且還可實現超小型化、超輕薄化。

尺寸 VF
(@IF=10mA)
IR
(@VR=10V)
VR
(反向電壓)
0603
(已有)
0.37V
max.
7μA
max.
30V
min.
0402 0.37V
max.
7μA
max.
30V
min.

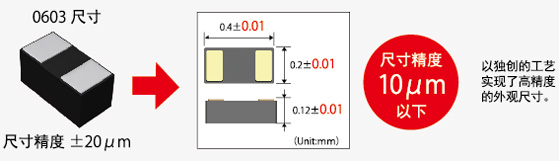

3.芯片的尺寸精度由±20μm大幅提升到±10μm
芯片的尺寸精度由±20μm大幅提升到±10μm

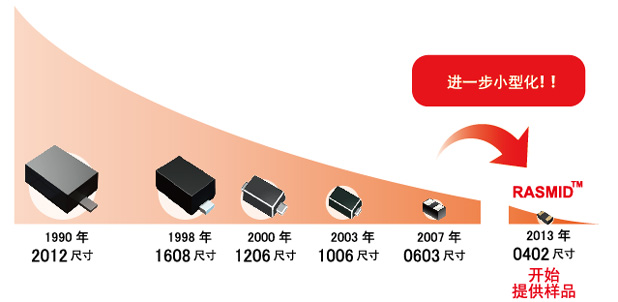

4.二極管的小型化歷史
二極管的小型化歷史

電阻器

<03015(0.3mm×0.15mm)尺寸的電阻器>
RASMID?系列不是單純追求產品的小型化,而是進行了包括安裝技術在內的更加實用的技術開發。不僅尺寸精度取得了±10μm以下的驕人成果,ROHM還就新尺寸03015產品,與貼裝機廠家密切合作,提供大量樣品進行實機安裝評估,實現了"零"不良率。作為世界最小※的貼片電阻器,該產品將于2013年10月份開始以月產5000萬個的規模投入量產。生產基地為ROHM Apollo Device Co., Ltd.(日本福岡縣)。
另外,為了進一步為設備的小型化做貢獻,ROHM還正在推進0201(0.2mm×0.1mm)尺寸產品的開發。

1.采用獨創的工藝技術,實現世界最小※的03015尺寸(0.3 mm×0.15 mm)

尺寸 額定功率 額定電壓 元件最高電壓 電阻值容差 電阻值范圍 電阻溫度特性 使用溫度范圍
03015 1/50W
(0.020W)
√(額定功率×標稱值)的計算值與元件最高電壓值中取較小的值 10V F(±1%)、
J(±5%)
10Ω~91Ω (E24) ±200ppm/℃ -55~+125℃
100Ω~1MΩ (E24) ±200ppm/℃
※截至2013年9月19日 ROHM調查數據

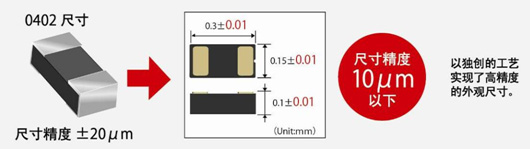

2.芯片的尺寸精度由±20μm大幅提升到±10μm
芯片的尺寸精度由±20μm大幅提升到±10μm

3.電阻器的小型化歷史
電阻器的小型化歷史
